鑄鐵閘閥

產品說明

鑄鐵閘閥主要特點及用途
①.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
②.密封面采用不銹鋼和硬質合金，使用壽命長。
③.采用柔性石墨填料、密封可靠，操作輕便靈活。
④.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
⑤.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動

鑄鐵閘閥主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z45T-10
Z45W-10				≤100℃	油品、煤氣

鑄鐵閘閥主要零件材料

型號

閥體、閥蓋、閘板

閘板

密封圈

閥桿螺母

閥桿

填料

Z45H-10

灰鑄鐵、鑄鋼

碳鋼+合金鋼

不銹鋼、合金鋼

青銅

碳鋼、不銹鋼

浸油石棉盤根

Z45W-10

灰鑄鐵

黃銅

碳鋼

Z45T-10

灰鑄鐵

灰鑄鐵+黃銅

黃銅

碳鋼、黃銅

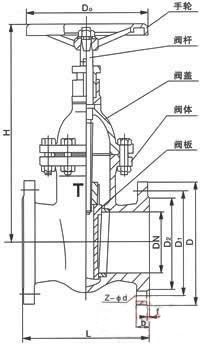

鑄鐵閘閥主要外形尺寸及重量

公稱通 DN(mm)	尺寸(mm)								重量（kg）
公稱通 DN(mm)	L	D	D1	D2	b	Z-d	H	D0	重量（kg）
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20	4-18	376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	12-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	538	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950
