CDMF型電控式煤氣快速切斷閥簡介：

電控式煤氣快速切斷閥是我們公司換代產品；是煤氣系統中防止重大事故發生的有效安全裝置，本閥具有結構簡單、操作方便、工作可靠、切斷速度快（≤1秒鐘）和密封 性能好等特點，廣泛應用于煤氣加熱爐、煤氣鍋爐及各種工業然氣鍋爐中。

我公司生產的切斷閥有DN150-DN1200等多種規格。



CDMF型電控式煤氣快速切斷閥工作原理

電控式煤氣快速切斷閥由密封性能良好的蝶閥電磁機構、鎖定機構、重錘及重錘臂等部件組成；閥門開啟時，重錘臂處于豎立位置，電源接通，重錘臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力底于規定值或系統出現異常需立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定；重錘臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。當需要恢復供氣時，將重錘臂連同重錘按逆時針方向轉至升至似堅直位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重錘臂被鎖定。閥門又呈開啟狀態。



CDMF型電控式煤氣快速切斷閥特點：

1、當電源系統意外斷電時，切斷閥會快速關閉。

2、通過控制電路與其它的電氣設備進行連鎖運行，切斷煤氣，以滿足生產系統的安全要求。

3、工耗低，一般工作能耗為20W~40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒）有一定的抗干擾能力。



CDMF型電控式煤氣快速切斷閥安裝與使用

1、切斷的安裝方式有水平管道安裝和垂直管道安裝兩種，不可以在傾斜管道上安裝。安裝后的閥門其軸線要求水平。

2、切斷閥一般應在室內使用，環境溫度范圍在 -20℃~ 80℃，所在管道不得有劇烈的震動。如為露天安裝，必須加裝防雨罩。

3、切斷閥適應的氣體介質溫度為不超過 120℃。如果介質中雜質及沉淀物很多，需在切斷閥前部管道的適應位置加裝沉淀排污裝置并定期排污。若很多污垢粘貼到閥板上后會影響密閉效果。

4、安裝時，閥體上的標志箭頭方向應與管道介質流動方向一致。

5、用戶應定期檢查和保養閥門及其鎖定機構，各項活動部位要經常加注潤滑油以防銹蝕。

6、切斷閥電磁機構工作電源為直流24V DC。

7、我公司可根據用戶的要求隨閥門配帶控制箱。

8、在閥門重錘臂下落處安裝安全防護網以防重錘傷人。



CDMF型電控式煤氣快速切斷閥主要性能：

產品型號	DMF-02
公稱通徑DN	DN80-450	DN500-800
公稱壓力	0.16MPa	0.10MPa
介質溫度	≤ 120℃
密封試驗壓力	0.2MPa	0.12MPa
強度試驗壓力	0.3MPa
適用介質	煤氣、空氣
電源	24V DC
工作耗電量	20~30W	40W

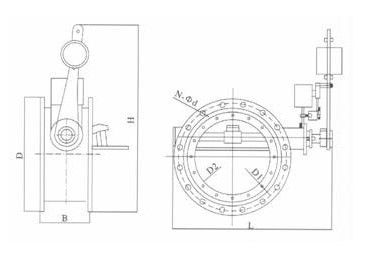

   CDMF型電控式煤氣快速切斷閥外形結構及尺寸：





DN	D	D1	D2	H	B	L	N-φd	重量(Kg)
80	185	150	52	470	110	320	4-φO18	15
100	205	170	64	490	120	330	4-φ18	19
150	260	225	99	660	140	440	8-φ18	25
200	315	280	160	750	160	480	8-φ18	42
250	370	335	203	780	160	550	12-φ18	60
300	435	395	254	890	190	590	12-φ22	70
350	485	455	290	970	210	660	12-φ22	85
400	535	495	438	1050	230	730	16-φ22	106
450	590	550	380	1090	256	810	16-φ22	135
500	640	600	414	1290	280	850	16-φ22	164
600	755	705	520	1370	320	910	20-φ25	210
700	860	810	576	1560	340	1050	24-φ25	290
800	975	920	576	1610	340	1180	24-φ30	350



CDMF型電控式煤氣快速切斷閥控制箱操作說明：

用戶自選設備功能：

與電氣專業引鼓風機聯鎖，與煤氣低壓聯鎖，與控制電源聯鎖,切斷煤氣。）

1——煤氣壓力數顯控制儀（選裝件）。

2——切斷閥開關指示燈。

3——試燈按鈕。

4——關閉切斷閥控制按鈕（需要同時按下才起作用，以防止誤操作）。在關閉切斷閥時應對4、5 按鈕同時按2秒鐘以上，一確保切斷閥關閉。

6——手動/自動切換開關。（切換開關所在的位置不影響手動關閉切斷閥。）

7——除單臺閥門控制箱外，我公司還可根據用戶要求，設計多臺切斷閥的控制回路及控制箱，如需要請與我公司聯系。
