F343X蝸輪扇形盲板閥詳細資料：
F343X蝸輪扇形盲板閥產品特點及工作原理：
F343X蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
F343X蝸輪扇形盲板閥主要性能參數：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
適用溫度℃
|
丁青橡膠
|
硅橡膠
|
氟橡膠
|
|
＜120
|
＜250
|
＜300
|
|
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|

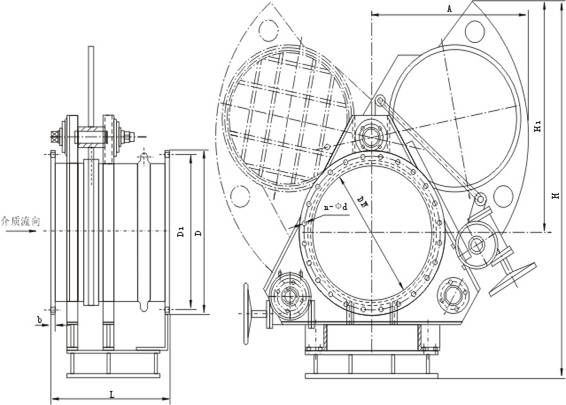

F343X蝸輪扇形盲板閥主要外形連接尺寸： 單位：mm
|
DN
|
D
|
D1
|
b
|
n-φd
|
L
|
|
300
|
440
|
395
|
22
|
12-φ22
|
500
|
|
350
|
490
|
445
|
22
|
12-φ22
|
500
|
|
400
|
540
|
495
|
22
|
16-φ22
|
600
|
|
450
|
595
|
550
|
24
|
16-φ22
|
600
|
|
500
|
645
|
600
|
24
|
16-φ22
|
600
|
|
600
|
755
|
705
|
24
|
20-φ26
|
600
|
|
700
|
860
|
810
|
26
|
24-φ26
|
800
|
|
800
|
975
|
920
|
26
|
24-φ30
|
800
|
|
900
|
1075
|
1020
|
28
|
24-φ30
|
800
|
|
1000
|
1175
|
1120
|
30
|
28-φ30
|
800
|
|
1100
|
1275
|
1220
|
30
|
28-φ30
|
800
|
|
1200
|
1375
|
1320
|
30
|
32-φ30
|
800
|
|
1300
|
1475
|
1420
|
32
|
32-φ30
|
800
|
|
1400
|
1575
|
1520
|
32
|
36-φ30
|
850
|
|
1500
|
1675
|
1620
|
32
|
36-φ30
|
850
|
|
1600
|
1790
|
1730
|
32
|
40-φ30
|
850
|
|
1800
|
1990
|
1930
|
32
|
44-φ30
|
1100
|
|
2000
|
2190
|
2130
|
32
|
46-φ30
|
1100
|
F343X蝸輪扇形盲板閥訂貨須知：
1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的蝸輪扇形盲板閥型號，請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關
