手鏈扇形盲板閥

產品說明

手鏈扇形盲板閥由左閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構組成。它是通過三根絲桿連成一體，并把兩個閥體分別固定在底座上，構成一個剛性結構體。右閥體與不銹鋼補償器連接在一起，左右閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左右閥體得到壓緊（或分離）。三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸中心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

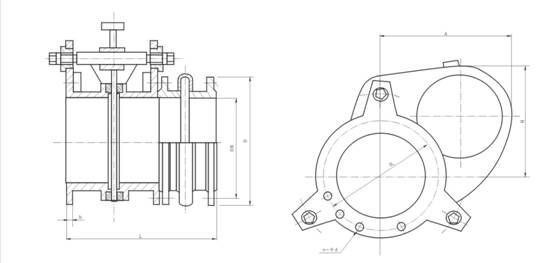

手鏈扇形盲板閥產品外形圖

手鏈扇形盲板閥主要外形連接尺寸

DN	L	D	D1	H	A	b	n-￠d	質量 kg
DN	L	D	D1	H	A	b	n-￠d	PN0.05	PN0.15	PN0.25
300	500	440	395	1200	480	22	12-23	240	265	290
350	500	490	445	1300	520	22	12-23	310	340	370
400	600	540	495	1400	580	22	16-23	350	385	410
450	600	595	550	1400	650	24	16-23	450	495	535
500	600	645	600	1480	800	24	16-23	540	590	640
600	600	755	705	1600	1000	24	20-26	650	710	780
700	600	860	810	1680	1050	26	24-26	820	900	980
800	800	975	920	1860	1129	26	24-30	1500	1650	1750
900	800	1075	1020	2055	1242	28	24-30	1800	1980	2180
1000	800	1175	1120	2240	1375	30	28-30	2100	2300	2500
1100	800	1275	1220	2425	1510	30	28-30	2300	2500	2750
1200	800	1375	1320	2620	1625	30	32-30	2600	2850	3100
1300	800	1475	1420	2760	1749	30	32-30	3000	3300	3600
1400	850	1575	1520	2960	1856	32	36-30	4170	4550	4950
1500	850	1690	1630	3105	1976	32	36-30	4400	4800	5250
1600	850	1790	1730	3300	2093	32	40-30	4750	5100	5600
1800	1100	1990	1930	3610	2335	32	44-30	5750	6220	6800
2000	1100	2190	2130	3960	2570	32	48-30	6750	7350	8000

手鏈扇形盲板閥訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

感謝您光顧我們公司，如需了解更多請登錄www.zjcz-v.com
