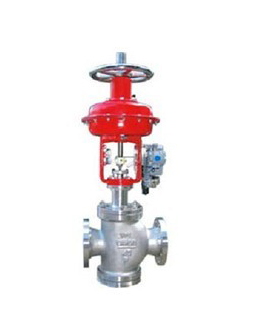

ZJSN氣動薄膜雙座調節閥
產品說明
一、ZJSN氣動薄膜雙座調節閥 概述
ZJSN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧氣動薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
二、ZJSN氣動薄膜雙座調節閥 主要零件材料
|
本體材質為碳鋼
|
本體材質為不銹鋼
|
|||||||||
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
1
|
閥體
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
304
|
2
|
閥座
|
304
|
316
|
316L
|
|
|
3
|
閥芯
|
304
|
304
|
304
|
3
|
閥芯
|
304
|
316
|
316L
|
|
|
4
|
導向套
|
304
|
304
|
304
|
4
|
導向套
|
304
|
316
|
316L
|
|
|
5
|
閥蓋
|
WCB
|
LCB
|
WC9
|
5
|
閥蓋
|
CF8
|
CF8M
|
CF3M
|
|
|
6
|
閥桿
|
304
|
304
|
304
|
6
|
閥桿
|
304
|
316
|
316L
|
|
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
|||||
|
8
|
彈簧
|
65Mn
|
8
|
彈簧
|
65Mn
|
|||||
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|
|
三、ZJSN氣動薄膜雙座調節閥 閥蓋形式
注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
四、ZJSN氣動薄膜雙座調節閥 主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量
系數KV |
直線
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
194
|
302
|
484
|
759
|
|
等百分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
|
執行機構
型號 |
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4
|
|||||||||||
|
固有流量特性
|
直線 等百分比
|
|||||||||||
|
固有可調比R
|
50：1
|
|||||||||||
|
信號范圍Pr（KPa）
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
|
氣源壓力Ps（MPa）
|
0.14、0.25、0.28、0.40
|
|||||||||||
五、ZJSN氣動薄膜雙座調節閥 主要性能指標
|
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
||||
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
||||
|
1
|
基本誤差＜（%）
|
±5
|
±1
|
±15
|
±4
|
||
|
2
|
回差＜（%）
|
3
|
1
|
10
|
3
|
||
|
3
|
死區＜（%）
|
3
|
0.4
|
8
|
1
|
||
|
4
|
始終點偏差
＜（%） |
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
|
終點
|
±5
|
±15
|
|||||
|
氣關
|
始點
|
±5
|
±15
|
||||
|
終點
|
±2.5
|
±6
|
|||||
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
||
六、ZJSN氣動薄膜雙座調節閥 外型尺寸
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
結構長度
（L） |
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
|
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
||
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
400
|
475
|
570
|
||
|
H1
|
155
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
||
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
||
|
H3
|
235
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
||
|
H4
|
365
|
365
|
425
|
420
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
||
|
H5
|
110
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
||
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
||
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
||
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
||
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
||
|
壓力等級
|
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
|
||||||||||||
|
執行機構
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
|||||||||
尊敬的客戶：歡迎您訪問超卓閥門公司的網站。注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢超卓閥門公司技術部門索取最新數據。咨詢電話：0577-57993331 57993332 57993338 圖文傳真：0577-57993339
