ZKJW保溫型高溫蝶閥
ZKJW保溫型高溫蝶閥產品用途
高溫蝶閥(高溫煙道擋板)與手動蝸輪、蝸桿或氣動。電動執行機構配套使用，廣泛應用于石油、化工、水泥、電力余熱鍋爐系統、安裝在高溫煙氣管道上，接受調節信號自動控制或切斷。
ZKJW保溫型高溫蝶閥產品特點
高溫蝶閥(高溫煙道擋板)閥體帶襯里閥板和閥座，均采用OCr25Ni20，軸采用Cr18Ni9Ti耐熱不銹鋼制造。高溫蝶閥(高溫煙道擋板)具有高強度、耐磨、抗腐蝕等性能，結構上設有空氣吹掃孔，使閥門在高溫條件下有利于正常運行，減少積灰，使閥板不出現卡死現象、從而保證閥板開啟靈活。
高溫蝶閥(高溫煙道擋板)根據用戶的需要，高溫蝶閥(煙道擋板)亦可設計制造成方形，上園下方形，以適用不同截面形狀煙道的需要。煙道擋板配用手動執行機構（當直徑φ≤900mm時配手輪機構），裝有指針和0~90指示牌，以指示閥板開啟程度。
ZKJW保溫型高溫蝶閥技術參數：
|
公稱壓力 |
介質流速 |
泄漏率 |
適用溫度 |
適用介質 |
|
0.1MPa |
≤ 25 m/s |
≤ 1.5% |
≤ 1100 ℃ |
空氣、煙氣 |

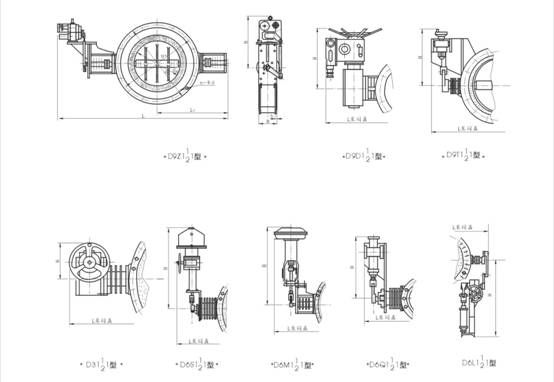

ZKJW保溫型高溫蝶閥型號示例
手動操作 帶襯里 氣動操作 帶襯里 電動操作 帶襯里
ZKJW保溫型高溫蝶閥主要外形連接尺寸
|
DN |
D1 |
D |
n-￠d |
b |
B |
|
200 |
280 |
320 |
8-￠18 |
18 |
160 |
|
250 |
335 |
375 |
12-￠18 |
18 |
160 |
|
300 |
395 |
440 |
12-￠22 |
18 |
160 |
|
350 |
445 |
490 |
12-￠22 |
18 |
160 |
|
400 |
495 |
540 |
16-￠22 |
18 |
180 |
|
450 |
550 |
595 |
16-￠22 |
18 |
180 |
|
500 |
600 |
645 |
20-￠22 |
20 |
180 |
|
600 |
705 |
755 |
20-￠26 |
20 |
180 |
|
700 |
810 |
860 |
24-￠26 |
20 |
200 |
|
800 |
920 |
975 |
24-￠30 |
20 |
200 |
|
900 |
1020 |
1075 |
24-￠30 |
20 |
200 |
|
1000 |
1120 |
1175 |
28-￠30 |
20 |
200 |
|
1200 |
1320 |
1375 |
32-￠30 |
20 |
200 |
|
1400 |
1520 |
1575 |
36-￠30 |
20 |
200 |
|
1600 |
1730 |
1790 |
40-￠30 |
26 |
220 |
|
1800 |
1930 |
1990 |
44-￠30 |
26 |
220 |
|
2000 |
2130 |
2190 |
48-￠30 |
26 |
220 |
|
2200 |
2340 |
2405 |
52-￠33 |
30 |
220 |
|
2400 |
2540 |
2605 |
56-￠33 |
30 |
240 |
|
26000 |
2740 |
2805 |
60-￠33 |
30 |
240 |
|
2800 |
2960 |
3030 |
64-￠36 |
32 |
260 |
|
3000 |
3160 |
3230 |
68-￠36 |
32 |
260 |
ZKJW保溫型高溫蝶閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
