方形多葉蝶閥
方形多葉蝶閥產品簡介
方形多葉蝶閥是我公司的一種新型節能可靠的氣流調節設備。方形多葉蝶閥適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進、出口及通風管道上，對管路中流量進行電動調節。
方形多葉蝶閥設計新穎、結構合理、重量輕、采用多軸多葉式、流阻小、流體均勻、啟閉力小、轉動靈活可靠。方形多葉蝶閥配用Z型或ZA型電動裝置，可單獨操縱或遠距離集中控制，是各種風管系統中理想的氣流調節設備。
方形多葉蝶閥技術參數表
|
公稱壓力 |
漏風率 |
介質流速 |
適用溫度 |
適用介質 |
|
0.05MPa |
1.5% |
≤30m/s |
-20~300℃ |
空氣、粉塵氣體等 |

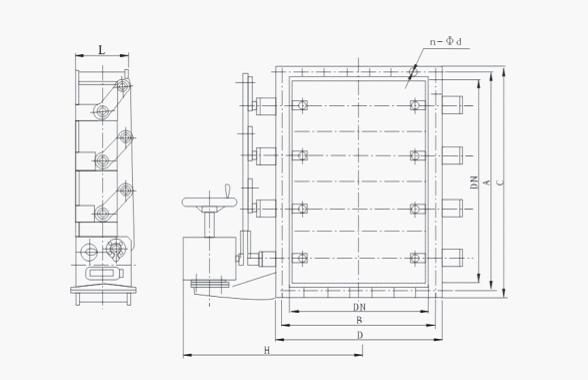

方形多葉蝶閥外形圖
方形多葉蝶閥外形尺寸表
|
A1×B1 |
A2×B2 |
A3×B3 |
L |
n-d |
X |
Y |
L1 |
L2 |
重量(kg) |
|
128×92 |
182×148 |
160×126 |
160 |
14-Φ7 |
4 |
3 |
755 |
550 |
102 |
|
144×104 |
198×160 |
176×135 |
160 |
14-Φ7 |
|
|
767 |
108 |
|
|
160×115 |
214×171 |
192×150 |
160 |
14-Φ7 |
|
|
778 |
115 |
|
|
179×129 |
233×185 |
212×162 |
160 |
14-Φ7 |
|
|
792 |
118 |
|
|
202×145 |
258×204 |
236×180 |
160 |
14-Φ7 |
|
|
811 |
124 |
|
|
196×128 |
150×184 |
228×165 |
160 |
14-Φ7 |
|
|
791 |
122 |
|
|
221×144 |
175×200 |
252×177 |
160 |
14-Φ7 |
|
|
807 |
128 |
|
|
245×160 |
299×216 |
284×192 |
160 |
14-Φ7 |
|
|
823 |
132 |
|
|
274×179 |
328×235 |
305×212 |
160 |
18-Φ7 |
5 |
4 |
842 |
143 |
|
|
309×202 |
365×261 |
340×236 |
160 |
|
|
|
868 |
158 |
|
|
227×163 |
293×232 |
270×204 |
160 |
14-Φ10 |
4 |
6 |
839 |
130 |
|
|
256×184 |
322×253 |
296×228 |
160 |
|
|
|
860 |
134 |
|
|
288×207 |
354×276 |
330×252 |
160 |
18-Φ10 |
5 |
4 |
883 |
154 |
方形多葉蝶閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您光顧我們公司，如需了解更多請登錄www.zjcz-v.com
